수소연료전지가 친환경 에너지의 미래라는 사실은 앞선 포스팅들을 통해 충분히 이해하셨을 것입니다. 하지만 수소와 산소가 만나 전기를 만들어내는 이 마법 같은 일은 텅 빈 통 안에서 저절로 일어나는 것이 아닙니다.
오늘은 수소연료전지 자동차(FCEV) 시스템 원가의 무려 절반 가까이를 차지하는 절대적인 핵심 장치, 스택(Stack)과 그 안에서 가장 중요한 역할을 하는 분리판(Bipolar Plate)에 대해 자세히 알아보겠습니다.
1. 연료전지의 심장, 스택(Stack)이란?
수소연료전지에서 전기가 발생하는 기본 단위를 ‘셀(Cell)’이라고 부릅니다. 하지만 이 단위 셀 1개가 만들어내는 전압은 약 0.7V에 불과합니다. 이는 우리가 흔히 쓰는 AA 건전지(1.5V)의 절반에도 못 미치는 아주 작은 힘입니다.
- 스택의 개념: 자동차나 대형 발전소를 움직일 만큼 강력한 힘(높은 전압과 출력)을 얻기 위해서는 이 얇은 셀을 수백 장씩 샌드위치처럼 겹겹이 직렬로 쌓아 올려야 합니다. 이렇게 단위 셀들을 차곡차곡 쌓아 하나의 거대한 발전기 형태로 단단히 묶어놓은 덩어리를 바로 스택(Stack)이라고 부릅니다.
- 출력 결정: 스택에 셀을 더 많이 쌓을수록, 그리고 셀의 면적을 넓힐수록 연료전지의 전체 발전 출력이 높아집니다.

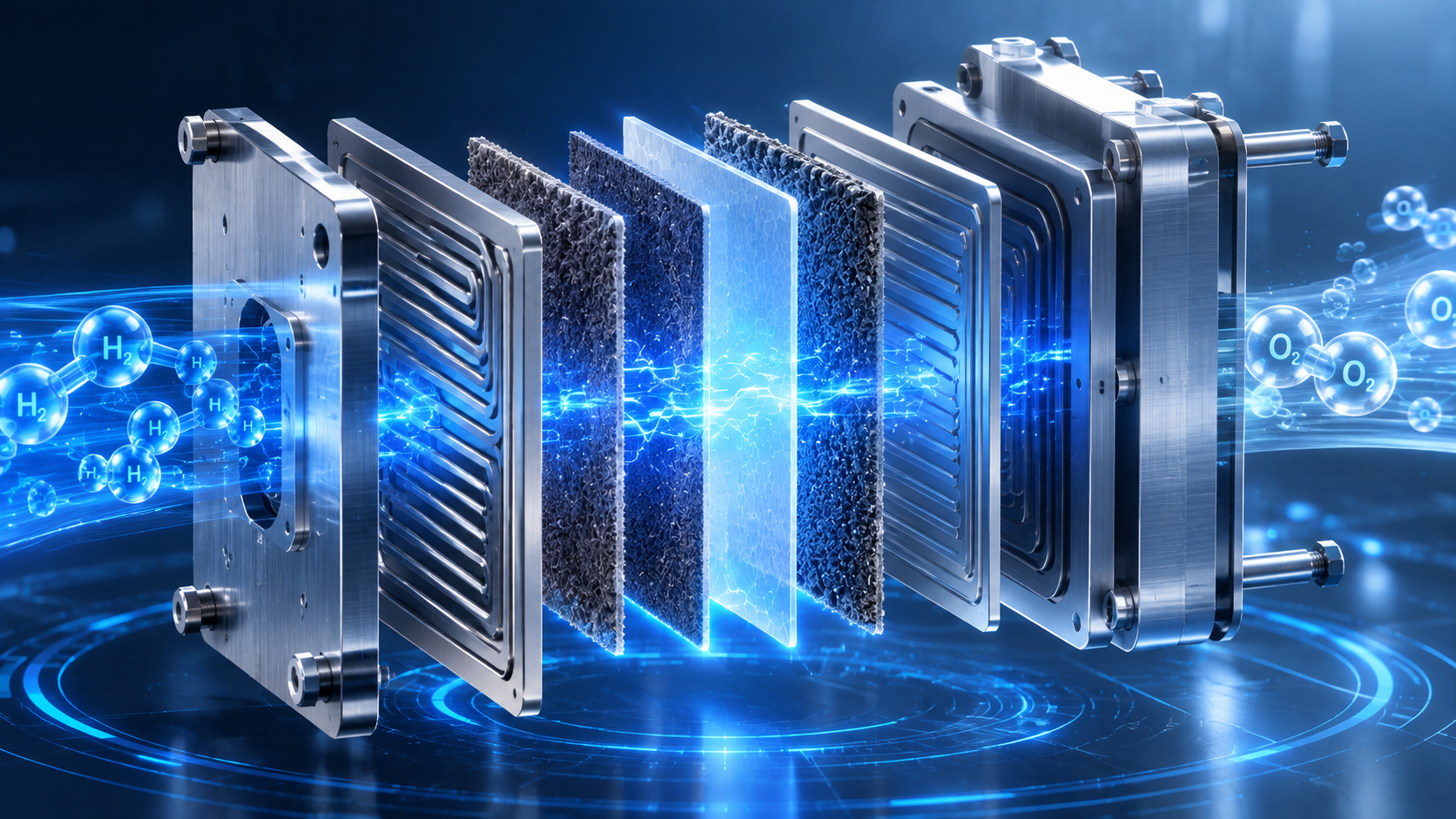

2. 단위 셀(Cell)을 구성하는 3대 핵심 부품
거대한 스택을 쪼개어 단위 셀 하나를 분해해 보면, 크게 세 가지 핵심 부품으로 나눌 수 있습니다.
- 막전극접합체 (MEA, Membrane Electrode Assembly): 수소 이온만 통과시키는 특수 전해질 막과, 화학 반응을 돕는 촉매(주로 백금)가 발라져 있는 전극(연료극, 공기극)이 하나로 합쳐진 부품입니다. 실제 화학 반응을 통해 전기가 생성되는 가장 중요한 심장부입니다.
- 기체확산층 (GDL, Gas Diffusion Layer): MEA 양옆에 밀착되어, 외부에서 들어온 수소와 산소가 전극 전체에 골고루 그리고 빠르게 퍼지도록 도와주는 미세한 다공성(스펀지 같은) 탄소 층입니다.
- 분리판 (Bipolar Plate): MEA와 GDL을 양쪽에서 꽉 감싸고 지지해 주는 단단한 판입니다.
3. 분리판(Bipolar Plate)의 3가지 결정적 역할
셀을 구성하는 부품 중에서도 분리판은 전체 스택의 부피와 무게, 그리고 제작 원가를 결정짓는 매우 중요한 부품입니다. 겉보기에는 단순한 금속판이나 흑연판 같지만, 스택이 원활하게 작동하기 위해 다음 세 가지 핵심 역할을 동시에 수행해야 합니다.
- 연료의 이동 통로 제공: 분리판 표면에는 미세한 머리카락 굵기의 좁은 길(Channel)이 복잡하게 파여 있습니다. 이 유로를 따라 수소와 산소가 서로 섞이지 않고 각각의 전극으로 정확하게 공급됩니다.
- 전자의 이동 통로 (전류 수집): MEA에서 발생한 전자(전기)를 모아서 이웃한 셀로 넘겨주거나 외부 회로로 전달하는 전선 역할을 합니다. 따라서 전기 전도성이 매우 뛰어나야 합니다.
- 열과 물의 효율적인 배출: 화학 반응 과정에서 필연적으로 발생하는 부산물인 ‘물(H₂O)’과 ‘열’을 스택 밖으로 신속하게 빼내어 줍니다. 물이 고여 반응을 방해하는 플러딩(Flooding) 현상을 막고, 스택이 적절한 온도를 유지하도록 돕습니다.
이처럼 스택과 분리판은 고도의 정밀 가공 기술과 소재 공학이 집약된 수소연료전지의 꽃이라고 할 수 있습니다.
